Сегодня-то мы знаем, что Фарадей
был прав. Но по привычки балуемся с огнём. Так веселей, наверное.
Но, давайте по порядку.
В начале, ради справедливости замечу, что на магнитное поле матушки-Земли я тут полагаться не стал. Надо всё-таки учиться на ошибках, тем более – Великих.
Магнитная система моего генератора собрана на довольно мощных (хоть и маленьких) высококоэрцитивных магнитах из неодимового сплава. (Благо, нынче это уже не дефицит – несчетное число интренет-магазинов предлагает их на любой вкуси и размер). Это такие же магнитики, что и в первом моём эксперименте. Только взял я их побольше – 18 штук.
Ну, а дальше, собственно всё по Фарадею. Магнитная система - статор - "открытого типа" ,без замкнутого магнитопровода ( как у Земли).
Форма полей в рабочей зоне выглядит примерно вот так.
А вот эскиз готового устройства.

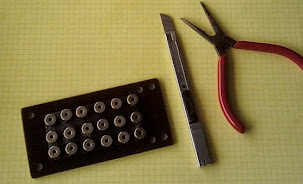

Для сборки генератора мне понадобилась основа – кусок пластика размером 60х120 мм. Поначалу я надеялся собрать всё на обрезке пластмассовой крышки от консервной банки. Но вовремя одумался – магниты настолько сильные, что придвинуть их друг к другу одноимёнными полюсами (именно так собирается статор) а уж тем более закрепить на мягком пластике – дело безнадёжное. Вся конструкция коробится и магниты всячески выворачиваются и просто вылетают из рук. Так что основа должна быть прочной.
Несмотря на «дырочки», я не стал возиться с резьбовым крепежом. Честно сознаюсь – лень. Поэтому магнитики я крепил к основе при помощи двустороннего скотча. На пару дней эксперимента этого хватало. Потом скотч всё-таки отваливался (его буквально вырывало «с мясом»), но эксперимент закончен, данные собраны и не страшно.
Для удобства сборки, магнитики я фиксировал в «ячейках» специально вырезанного из пенопласта «сепаратора». А то иначе они «ползут» прямо по скотчу.(Впрочем, они и с "сепаратором" не шибко то дружили - так и норовят сползти).
Снаружи конструкция герметизирована слоем прозрачной липкой ленты. Чтоб опять же, крепко держались магниты, и не ржавели от воды.
Из полос латуни шириной по 10 мм каждая сделаны токоотводящие шины.
Прикреплены к статору на всё тот же двухсторонний скотч (Лень – наше всё!) и генератор готов.
Получился такой вот "бутерброд".
Тем более соблазнительно
повторить опыт Фарадея в отдельно взятой ванной комнате. Причём вместо
величественной Темзы вполне довольно и струи воды из крана, самой что ни на
есть обычной.
В начале, ради справедливости замечу, что на магнитное поле матушки-Земли я тут полагаться не стал. Надо всё-таки учиться на ошибках, тем более – Великих.
Магнитная система моего генератора собрана на довольно мощных (хоть и маленьких) высококоэрцитивных магнитах из неодимового сплава. (Благо, нынче это уже не дефицит – несчетное число интренет-магазинов предлагает их на любой вкуси и размер). Это такие же магнитики, что и в первом моём эксперименте. Только взял я их побольше – 18 штук.
Для сборки генератора мне понадобилась основа – кусок пластика размером 60х120 мм. Поначалу я надеялся собрать всё на обрезке пластмассовой крышки от консервной банки. Но вовремя одумался – магниты настолько сильные, что придвинуть их друг к другу одноимёнными полюсами (именно так собирается статор) а уж тем более закрепить на мягком пластике – дело безнадёжное. Вся конструкция коробится и магниты всячески выворачиваются и просто вылетают из рук. Так что основа должна быть прочной.
Несмотря на «дырочки», я не стал возиться с резьбовым крепежом. Честно сознаюсь – лень. Поэтому магнитики я крепил к основе при помощи двустороннего скотча. На пару дней эксперимента этого хватало. Потом скотч всё-таки отваливался (его буквально вырывало «с мясом»), но эксперимент закончен, данные собраны и не страшно.
Для удобства сборки, магнитики я фиксировал в «ячейках» специально вырезанного из пенопласта «сепаратора». А то иначе они «ползут» прямо по скотчу.(Впрочем, они и с "сепаратором" не шибко то дружили - так и норовят сползти).
Снаружи конструкция герметизирована слоем прозрачной липкой ленты. Чтоб опять же, крепко держались магниты, и не ржавели от воды.
Из полос латуни шириной по 10 мм каждая сделаны токоотводящие шины.
Прикреплены к статору на всё тот же двухсторонний скотч (Лень – наше всё!) и генератор готов.
Получился такой вот "бутерброд".
Вся конструкция в сборе
весит 91 грамм. Тяжеловато… Но Фарадею было тоже не легко – ему ещё и помощник понадобился.

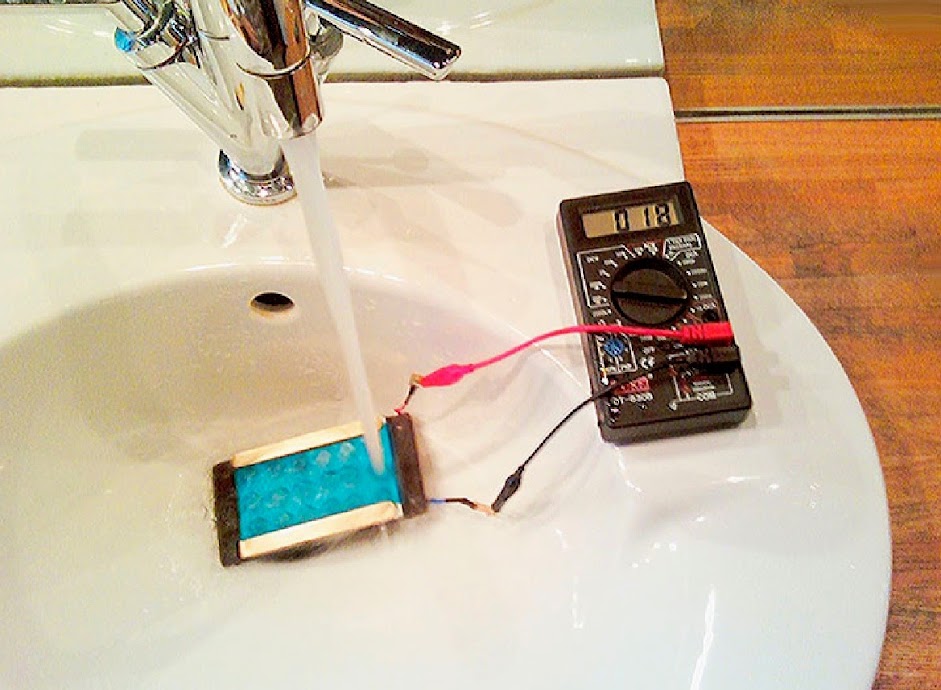

Теперь в ванную комнату - испытывать.
Вода. Вольтметр. Пара проводов.
На шкале 18 милливольт при скорости потока 2-3 м/с.
И это пресная (!) водопроводная вода.
Желающим повторить эксперимент совет: действуйте смелее.
Ну а магниты можно купить, например, вот тут
http://www.ndfeb.ru/
или тут
http://megamagnit.ru/postojannye_magnity/
Google в помощь!
И да, ничего особо нового я этим экспериментом не открыл, конечно.
Ведь МГД-преобразователи известны давно и выпускаются серийно, например в виде счётчиков потока жидкости.
Вот симпатичные приборчики от фирмы SIEMENS. Есть и другие производители:
... тысячи их ! Только хотелось бы не просто "считать", а ещё и вырабатывать электроэнергию. Но об этом в другой раз.
Желающим повторить эксперимент совет: действуйте смелее.
Ну а магниты можно купить, например, вот тут
http://www.ndfeb.ru/
или тут
http://megamagnit.ru/postojannye_magnity/
Google в помощь!
И да, ничего особо нового я этим экспериментом не открыл, конечно.
Ведь МГД-преобразователи известны давно и выпускаются серийно, например в виде счётчиков потока жидкости.
Вот симпатичные приборчики от фирмы SIEMENS. Есть и другие производители:
... тысячи их ! Только хотелось бы не просто "считать", а ещё и вырабатывать электроэнергию. Но об этом в другой раз.
